Mecanismo de trabajo de imán de cierre

Imanes de cierre operar a través de la fuerza magnética controlada para asegurar el formulario de concreto. Aquí hay un desglose paso a paso de su funcionalidad:

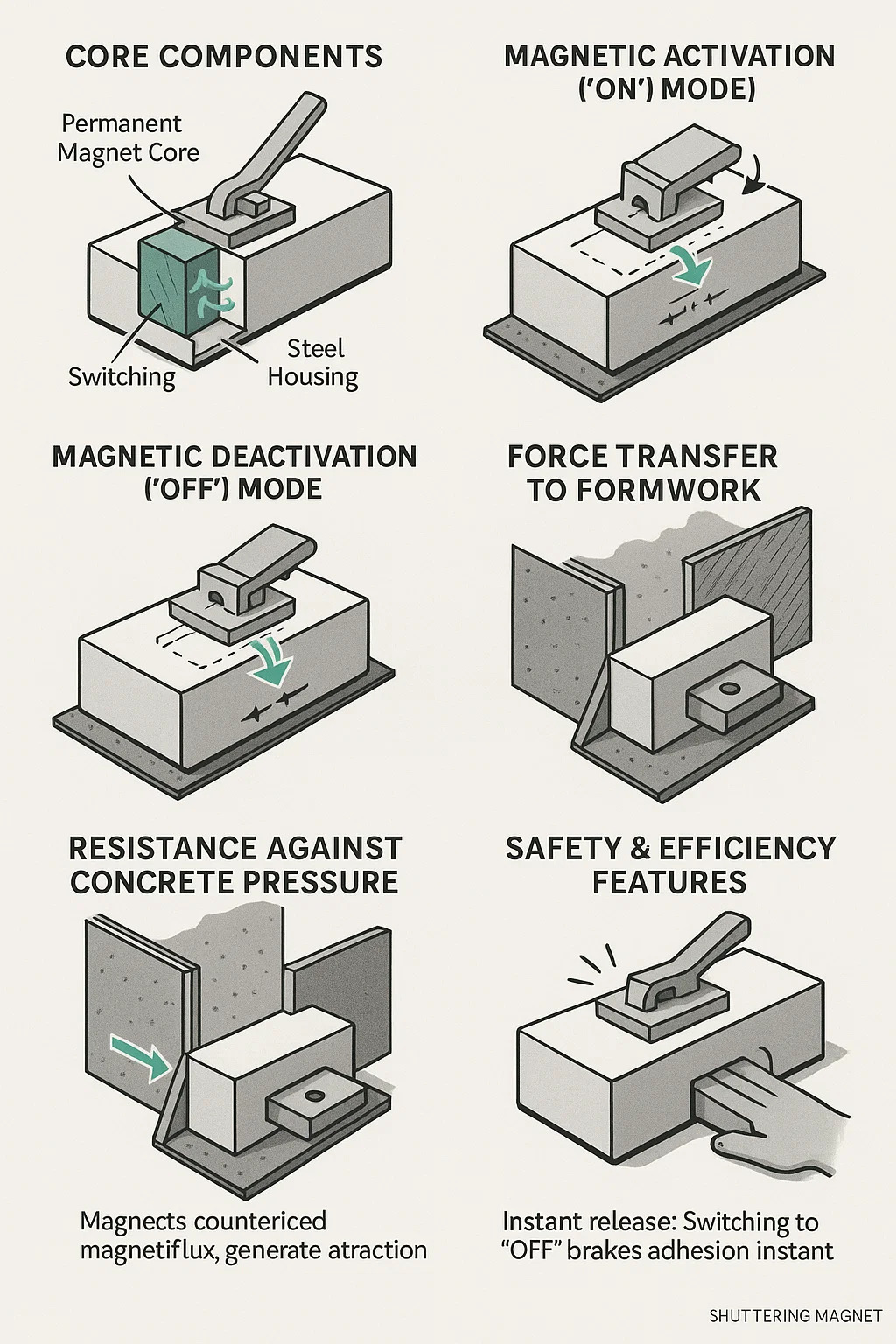

1. Componentes centrales
Núcleo de imán permanente: hecho de materiales de alta resistencia (por ejemplo, neodimio) que generan un campo magnético fijo.
Carcasa de acero: Encubres el imán, dirigiendo y amplificando el flujo magnético hacia la superficie de contacto.
Mecanismo de conmutación: una palanca o botón que cambia las placas de acero internas para redirigir el campo magnético.

2. Activación magnética (modo "en")
Cuando el interruptor está activado, las placas de acero internas se alinean con canalizar el flujo magnético hacia afuera.
El campo magnético fluye a través de la carcasa de acero → contacta el trabajo de acero → crea un circuito magnético cerrado.
Resultado: la fuerte adhesión magnética bloquea los paneles de trabajo.

3. Desactivación magnética (modo "Off")
Voltear el interruptor reposiciona las placas internas para crear una ruta de cortocircuito dentro del imán.
El flujo magnético se redirige internamente, sin pasar por la superficie de contacto.
Resultado: la fuerza magnética externa cae a casi cero, lo que permite una fácil extracción.

4. Fuerza Transferencia a Formwork
La superficie de contacto del imán debe unirse a los materiales ferromagnéticos (formas de acero o placas integradas).
El flujo magnético penetra el acero, generando atracción proporcional a:
Resistencia al imán.
CONTACTO DEL ÁREA DE CONTACTO.
Ausencia de óxido/escombros.

5. Resistencia contra la presión del concreto
Durante el vertido, el concreto líquido ejerce presión lateral en las formas.
Los imanes contrarrestan esto por:
Distribución de la fuerza a lo largo de la superficie de la forma de acero.
Evitando la separación de trabajo o "reventones".

6. Características de seguridad y eficiencia
Releración instantánea: el cambio a "apagado" rompe la adhesión al instante.
No hay magnetismo residual: a diferencia de los electromagnets, los tipos permanentes no dejan un campo persistente después de la desactivación.
Manejo físico: las ranuras/manijas evitan que los dedos se pongan en contacto con puntos de pellizco durante la colocación.

Componente / fase	Función / acción	Resultado / efecto
Imán de núcleo	El imán de alta resistencia permanente (por ejemplo, neodimio) genera un flujo magnético constante.	Crea un campo magnético fundamental contenido dentro de la carcasa.
Carcasa de acero	Canales y concentra el flujo magnético hacia la superficie de contacto.	Amplifica la fuerza magnética en la interfaz con el trabajo de acero.
Mecanismo de conmutación	Palanca o botón cambia placas de acero internas.	Controla la ruta del flujo magnético (encendido: hacia afuera / apagado: bucle interno).
Sobre el estado (activación)	Las placas se alinean para dirigir el flujo A través de la vivienda → Formo .	Cierre el circuito magnético: la fuerte adhesión asegura paneles de forma.
Estado fuera de lugar (desactivación)	Placas redirige el flujo en bucle interno de cortocircuito .	Colapso de campo externo: el imán se libera instantáneamente con fuerza residual casi cero.
Transferencia de fuerza	Requiere contacto directo con trabajo de acero o materiales ferrosos incrustados.	El flujo magnético penetra el acero, creando la fuerza de sujeción proporcional al contacto.
Presión concreta	El concreto líquido ejerce presión hacia afuera contra las formas durante el vertido.	Magnet resiste el reventón distribuyendo la fuerza a lo largo de la superficie de la forma de acero.
Flujo de trabajo: colocación	Superficie de acero limpia y sin óxido identificada; Magnet posicionado al ras contra el formulario.	Asegura la transferencia de fuerza máxima; previene el deslizamiento.
Flujo de trabajo: activación	Interruptor comprometido → flujo canalizado hacia afuera.	Formas bloqueadas rígidamente en alineación.
Flujo de trabajo: eliminación	Interruptor desconectado después de conjuntos de concreto → flujo contenido internamente.	El imán se separa limpiamente; listo para la reutilización sin daños a las formas o el concreto.
Limitación crítica	Solo enlaces a superficies ferromagnéticas (formas/placas de acero).	Ineficaz en sistemas de formulario de madera, plástico o aluminio.
