el Sistema de conductos postensados es un componente estructural central en la ingeniería moderna de hormigón pretensado, que abarca conductos de metal corrugado, conductos de plástico, sistemas de anclaje, acopladores y accesorios asociados que se utilizan para albergar y proteger los tendones de pretensado después de la colocación del hormigón. Estos sistemas son fundamentales para puentes, edificios de gran altura, estructuras de estacionamiento y losas de gryes luces donde controlar la deflexión y el agrietamiento es fundamental. Ya sea de acero galvanizado o de HDPE, la integridad del conducto gobierna directamente el rendimiento a largo plazo de cualquier estructura postensada.
Cómo funciona realmente un sistema de conductos postensados
En el postensado, el hormigón se vierte alrededor de un conducto previamente colocado. Después de que el concreto alcanza suficiente resistencia, generalmente 75-80% de la resistencia a la compresión de diseño — se pasan cordones o barras de acero a través del conducto y se tensan mediante gatos hidráulicos. Luego, la fuerza del tendón se transfiere al hormigón a través de placas de anclaje en cada extremo.
el duct performs three distinct roles during a structure's life:
- Durante la construcción: mantiene el perfil del tendón y evita la entrada de hormigón.
- Durante el tensado: actúa como guía de baja fricción para que las fuerzas de tensado se transfieran eficientemente.
- Después de la lechada: une el tendón al hormigón circundante, creando un sistema compuesto.
el friction coefficient between tendon and duct wall — typically μ = 0,18–0,25 para conductos metálicos and μ = 0,12–0,17 para conductos de plástico — es uno de los parámetros de diseño más críticos, que afecta directamente el pretensado efectivo aplicado a lo largo del miembro.
Coeficientes de fricción típicos por tipo de conducto
Comparación del coeficiente de fricción: valores más bajos indican una mejor eficiencia del tendón
Tipos de conductos y dónde pertenece cada uno
La elección del tipo de conducto correcto depende de las condiciones de exposición, la escala del proyecto, el método de lechada y los requisitos de durabilidad. A continuación se presenta un desglose práctico utilizado por ingenieros estructurales y contratistas en los principales proyectos de infraestructura:
| Tipo de conducto | Materiales | Aplicación típica | Espesor de la pared |
|---|---|---|---|

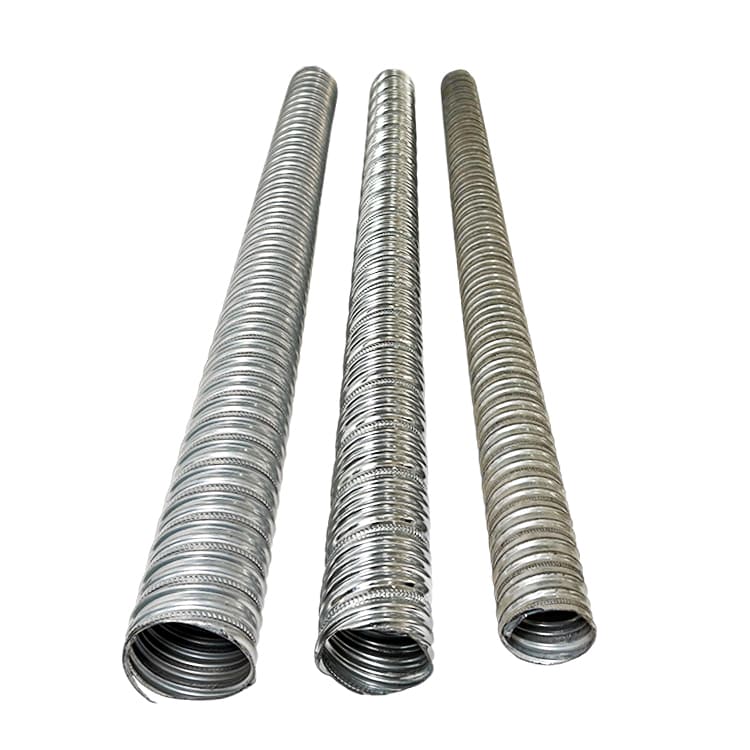

| Corrugado Redondo | Acero Galvanizado | Puentes, Vigas | 0,28–0,40 mm |
| Corrugado Plano/Ovalado | Acero Galvanizado | Losas, Placas Planas | 0,28–0,35 mm |
| Redondo de HDPE | Polietileno de alta densidad | Ambiente marino y agresivo. | 2,5–4,0 mm |
| HDPE semirrígido | PEAD/PPR | Puentes segmentarios | 3,0–5,0 mm |
Un detalle que a menudo se pasa por alto en el sitio: Los acopladores de empalme de conductos deben mantener el mismo diámetro interior que el cuerpo del conducto. y debe ser impermeable antes de aplicar la lechada. Los acoplamientos flojos o desalineados se encuentran entre las tres causas principales de huecos en la lechada que se encuentran durante la inspección posterior a la construcción.
Demanda del mercado y crecimiento de la industria
La inversión global en infraestructura ha impulsado un crecimiento constante en las aplicaciones de postensado. el post-tensioning systems market was valued at approximately USD 1.8 billion in 2023 y se espera que crezca a una tasa compuesta anual de alrededor del 5,6% hasta 2030, liderado por la construcción de puentes en Asia-Pacífico y los proyectos de rehabilitación de edificios y estacionamientos en América del Norte.
Tamaño del mercado de sistemas de postensado (miles de millones de dólares, estimado)
Tendencia estimada de crecimiento del mercado global (fuentes: informes de la industria, 2021-2027)
el demand surge is particularly visible in Southeast Asia and the Middle East, where large infrastructure programs favor bonded post-tensioning — which requires a reliable, durable duct system as its backbone.
Ningbo Wewin Magnet Co., Ltd y capacidades de suministro
La calidad de fabricación en sistemas de conductos de postensado no se trata solo del producto terminado: se trata de consistencia en lotes grandes, tolerancias dimensionales y la capacidad de entregar a tiempo cuando un proyecto de puente o rascacielos no puede esperar.
10
Años de experiencia en fabricación de conformado de metales de precisión y producción de conductos.
Gran inventario
El almacén de la fábrica mantiene un stock sustancial, lo que permite el cumplimiento oportuno de pedidos grandes sin demoras en los plazos de entrega.
Impulsado por I+D
El equipo interno de diseño y desarrollo actualiza continuamente la geometría de los conductos, los métodos de acoplamiento y las calidades de los materiales.
Lo que distingue a Ningbo Wewin en este sector es la combinación de Capacidad de almacén de gran volumen y desarrollo activo de productos. . En los proyectos de postensado, la escasez de materiales a mitad de la construcción no es un inconveniente menor: paraliza el trabajo estructural que involucra concreto formado ya en su lugar. El modelo de almacén de Wewin está estructurado específicamente para absorber grandes pedidos de contratistas con plazos de entrega reducidos.
Durante más de una década, los datos de fabricación acumulados de las series de producción se han utilizado para perfeccionar el diseño: tolerancias de paso de espiral más estrictas en conductos corrugados, geometrías de sellado de acopladores mejoradas y mejor uniformidad de galvanizado. Estos son los tipos de mejoras incrementales que sólo surgen de una experiencia de producción sostenida y enfocada.
Perfil de capacidad de fabricación: Ningbo Wewin
Perfil de capacidad autoevaluado en seis dimensiones de fabricación
Control de calidad en la producción de conductos: lo que realmente importa
en un sistema de conductos postensados , los fallos rara vez se anuncian durante la instalación. Aparecen años más tarde como delaminación, corrosión de tendones o grietas estructurales. Por este motivo el control de calidad en la fase de fabricación no es negociable.
Tasa de aprobación de inspección por parámetro (lote de producción típico)
Tasas de aprobación de la inspección de control de calidad en todos los parámetros clave de producción
Preguntas frecuentes
¿Cuál es la diferencia entre conductos postensados adheridos y no adheridos?
En los sistemas adheridos, el conducto se rellena con lechada después de tensarlo, uniendo permanentemente el tendón al concreto circundante; este es el estándar para puentes e infraestructura. En los sistemas no adheridos, el tendón se engrasa y se enfunda individualmente, sin necesidad de rellenar el conducto; Este enfoque es común en la construcción de losas. El sistema de conductos en sí (su rigidez, diámetro y sellado) difiere significativamente entre las dos aplicaciones.
¿Se pueden utilizar conductos de acero galvanizado en entornos marinos o costeros?
Para ambientes agresivos con cloruro, Se prefieren los conductos de HDPE o PPR. sobre acero galvanizado. El acero galvanizado ofrece una barrera de zinc, pero en ambientes cargados de sal y alta humedad el recubrimiento se degrada más rápido de lo previsto, creando vías para la entrada de humedad y cloruro que atacan el cordón de pretensado. Muchas autoridades de carreteras costeras ahora exigen conductos de plástico para todos los elementos de la subestructura debajo del nivel de la plataforma.
¿Cómo se determina el diámetro correcto del conducto para un tendón determinado?
el industry rule of thumb is that the duct's internal cross-sectional area should be at least el doble del área neta del grupo de tendones alberga. Por ejemplo, un tendón de 12 hilos (12 × 140 mm² = 1680 mm²) normalmente requiere un conducto con un área interna de al menos 3360 mm², correspondiente a aproximadamente 65 mm de diámetro interno. Este espacio libre es necesario para la penetración de la lechada y el movimiento de los tendones durante el tensado.
¿Qué causa los huecos de lechada en los conductos de postensado y cómo se pueden evitar?
Los huecos de lechada suelen ser el resultado de: colocación inadecuada de la ventilación en puntos altos a lo largo del perfil del conducto, acumulación de agua de purga, fraguado prematuro de la lechada o acopladores dañados/desalineados. Las medidas preventivas incluyen el uso de mezclas de lechada de bajo sangrado (sangrado <0,1 % según ASTM C940), la instalación de ventilaciones en todos los picos del perfil, la aplicación de lechada a presión hasta al menos 0,5MPa y manteniendo la presión durante un mínimo de 60 segundos antes de sellar.
¿El paso de corrugación de los conductos afecta el comportamiento estructural?
Sí, significativamente. Un paso de corrugación más estrecho aumenta el bloqueo mecánico entre la lechada endurecida y la pared del conducto, mejorando la transferencia de carga después de la unión. Sin embargo, también aumenta la fricción durante el estrés. La mayoría de las especificaciones apuntan a un tono de 15-30 milímetros para conductos corrugados redondos, equilibrado entre el rendimiento de fricción y la eficiencia de unión posterior al lechada.
¿Cómo gestiona Ningbo Wewin los pedidos grandes o urgentes?
Wewin mantiene un almacén de fábrica exclusivo con un importante inventario de productos terminados en todos sus tamaños de conductos estándar. Para los contratistas que enfrentan plazos de entrega cortos (un escenario común en la rehabilitación de puentes o en proyectos de construcción acelerados) esto significa que los pedidos a menudo pueden enviarse en cuestión de días en lugar de esperar la programación de producción. Los requisitos urgentes se pueden discutir directamente con el equipo de Wewin para hacer coincidir el stock disponible con las especificaciones del proyecto.
Instalación del sitio: lo que se pasa por alto con más frecuencia
el duct system can be perfectly manufactured and still underperform if installation is careless. From over a decade of production feedback and contractor interactions, these are the areas where problems cluster:
- Espaciado de soportes de conductos: Los soportes deben estar espaciados a no más de 1,0 m para conductos redondos y 0,8 m para conductos planos para evitar el pandeo que distorsiona el perfil del tendón e introduce pérdidas por fricción no planificadas.
- Sellado del acoplador: Los acopladores envueltos en cinta deben revisarse después de la vibración del vertido de concreto; los vibradores a veces desalojan incluso los sellos instalados correctamente.
- Penetración de conductos en los tirantes del encofrado: donde los amarres pasan cerca de las líneas de los conductos, el daño es común; una distancia libre mínima de 50 milímetros debe mantenerse.
- Empujar o tirar del hilo: para tendones largos (> 40 m), es preferible tirar en lugar de empujar para evitar que los hilos formen jaulas dentro del conducto.
else are operational details that factory specifications cannot control — but they are where the gap between designed and delivered prestress often originates.
