¿Qué son las estructuras prefabricadas de hormigón y por qué dominan la construcción moderna?
Las estructuras prefabricadas de hormigón son componentes de construcción (paredes, vigas, columnas, losas y más) fabricados en condiciones controladas de fábrica antes de ser transportados y ensamblados en el sitio. El resultado es un método de construcción que supera consistentemente al concreto tradicional colado en el lugar en velocidad, calidad y previsibilidad de costos. Más del 60% de los proyectos de infraestructura a gran escala en Europa y América del Norte ahora especifican elementos prefabricados de hormigón como el sistema estructural principal. , y esa cifra continúa aumentando a medida que los plazos de los proyectos se reducen y los costos laborales aumentan.
La razón por la que las estructuras prefabricadas de hormigón se han convertido en la columna vertebral de almacenes, aparcamientos, puentes, estadios y edificios residenciales de varios pisos es sencilla: cuando el hormigón cura en una fábrica bajo controles precisos de temperatura y humedad, su resistencia a la compresión alcanza habitualmente 5000 a 8000 psi — muy por encima de los 3000 a 4000 psi típicos del concreto vertido en el campo. Cada elemento que mantiene esos componentes en su lugar, cada placa de empotramiento, perno de anclaje, inserto de bucle y dispositivo de elevación, se incluye en la amplia categoría de accesorios de hormigón prefabricado, y elegir los accesorios adecuados es tan fundamental como el diseño de la mezcla en sí.
Conclusión clave: Producido en fábrica = tolerancias más estrictas, cronogramas más rápidos, estructura final más sólida.
Cómo se fabrican las estructuras prefabricadas de hormigón
La producción de estructuras prefabricadas de hormigón sigue una secuencia disciplinada que elimina la mayoría de las variables que afectan al hormigón vertido en obra. Comprender cada etapa aclara por qué el método produce resultados tan consistentes y por qué la selección de accesorios prefabricados de hormigón en la etapa de diseño, no durante la construcción, no es negociable.
Etapa 1: preparación del encofrado y colocación del refuerzo
Las formas de acero, a menudo mecanizadas con tolerancias de ±1/16 de pulgada, se limpian, engrasan y ensamblan. Las jaulas de acero de refuerzo están prefabricadas y colocadas en su interior. En esta etapa, todo incrustado accesorios prefabricados de hormigón — los anclajes de elevación, los insertos de conexión, los manguitos de conductos eléctricos y las placas de soldadura estructurales están colocados y asegurados antes de verter el hormigón. Cualquier elemento que deba estar en el elemento terminado debe colocarse ahora; agregarlo después requiere descorazonar o cortar, lo que daña la integridad estructural.
Etapa 2: dosificación y colocación de hormigón
Los diseños de mezclas de concreto para plantas prefabricadas generalmente usan una proporción de agua a cemento de 0,35 a 0,45 (considerablemente menor que las mezclas de campo) para lograr una alta resistencia inicial. La vibración interna consolida el hormigón alrededor de la jaula de barras y los accesorios integrados. Algunas plantas utilizan vibración de mesa externa para paneles arquitectónicos delgados para eliminar los huecos en la superficie sin vibradores internos que podrían desplazar el concreto de cubierta delgada.
Etapa 3: curado
Las plantas prefabricadas utilizan curado con vapor, curado con calor o mantas de retención de humedad acelerada para alcanzar 70% de la resistencia de diseño dentro de 18 a 24 horas . Esta rápida ganancia de resistencia es lo que permite quitar los elementos de los encofrados y apilarlos en el patio dentro de un solo turno de producción, un ciclo imposible con el concreto vertido en el sitio que tarda 28 días en alcanzar la resistencia total del diseño en condiciones ambientales.
Etapa 4: control de calidad, acabado y almacenamiento en el patio
Antes de que cualquier elemento abandone la plataforma de fundición, las comprobaciones dimensionales, las inspecciones de superficie y las auditorías de hardware confirman que todos los accesorios de hormigón prefabricado estén presentes, colocados correctamente y sin daños. Luego, los elementos se almacenan en un estiba de madera en el patio, organizados por secuencia de entrega, esperando la ventana de transporte y montaje.
Principales tipos de elementos prefabricados de hormigón y sus aplicaciones
Las estructuras prefabricadas de hormigón abarcan una amplia familia de tipos de elementos, cada uno de ellos diseñado para una función estructural específica. A continuación se muestra una descripción general de las categorías más comunes, los edificios y la infraestructura a los que sirven, y los tramos típicos o clasificaciones de carga involucradas.
Losas de doble T
Se utiliza para estructuras de estacionamiento y pisos de almacenes. Luces estándar de 40 a 80 pies con profundidades de 24 a 34 pulgadas. Capacidad de carga típicamente de 40 a 100 psf de carga viva superpuesta.
Tablones de núcleo hueco
El caballo de batalla de los sistemas de pisos residenciales y de oficinas. Anchos estándar de 4 y 8 pies, profundidades de 6 a 16 pulgadas, luces de 20 a 50 pies. Los huecos reducen la carga muerta y al mismo tiempo preservan la profundidad estructural.
Columnas y vigas prefabricadas
Columnas rectangulares y en forma de L desde 12×12 hasta 24×24 pulgadas. Las vigas en T invertida, las vigas rectangulares y las vigas enjutas forman el marco de momento o sistema de gravedad simplemente apoyado.
Paneles de pared prefabricados
Paneles arquitectónicos y sándwich sólidos y aislados de 5 a 12 pulgadas de espesor. Utilizados como muros de corte de carga o revestimientos no estructurales. Alcanza valores R de 20 a 30 con núcleos de aislamiento de espuma.
vigas de puente
Vigas en I y en T AASHTO para puentes de carreteras. Se extiende de 60 a 160 pies. Las mezclas de concreto de alto rendimiento de 8,000 a 12,000 psi son estándar para aplicaciones de puentes de luces largas.
Escaleras y rellanos prefabricados
Tramos de escaleras completos fabricados como unidades individuales con descansos integrales. Elimina encofrados complejos y reduce la instalación de escaleras de días a horas utilizando solo una grúa y accesorios de hormigón prefabricado para la conexión.
Accesorios prefabricados de hormigón: el hardware que hace posibles las estructuras
No importa con qué precisión se diseñe y moldee un elemento de hormigón, son los accesorios prefabricados de hormigón integrados en él los que determinan cómo ese elemento puede elevarse, transportarse, conectarse e integrarse en una estructura completa. Los accesorios de hormigón prefabricado abarcan una amplia gama de tipos de hardware y cada categoría conlleva clasificaciones de carga, requisitos de instalación y consideraciones de compatibilidad específicos.
| Categoría de accesorios | Función | Carga de trabajo típica | Materiales |
|---|---|---|---|
| Anclajes de elevación (virola, bucle, bobina) | Elevación temporal durante el desmontaje y el montaje. | 1 a 60 toneladas por ancla | Hierro dúctil, acero forjado |
| Placas de empotrar y placas de soldadura | Conexiones estructurales permanentes entre elementos. | 10 a 200 kips por plato | Acero A36 / A572, galvanizado en caliente o inoxidable |
| Varillas y pernos en espiral | Conexiones ajustables en campo, fijación de revestimiento | 5 a 30 kips por varilla | Galvanizado o acero inoxidable |
| Almohadillas de rodamiento | Transferencia de carga y absorción de tolerancias en los asientos de los rodamientos. | Esfuerzo de compresión de 800 a 1500 psi | Neopreno, HDPE, elastómero reforzado con fibra |
| Inserciones de bucle e inserciones de cono acampanado | Puntos de anclaje para accesorios secundarios, herrajes para fachadas. | 500 libras a 5 toneladas | Hierro maleable, alambre de acero. |
| Cables de pretensado y herrajes de postensado | Precompresión del hormigón para contrarrestar las tensiones de flexión. | Hebra de 270 ksi, elevada al 70–75 % de UTS | Mechón de baja relajación grado 270 |
Anclajes de elevación: factores de tamaño y seguridad
Los anclajes de elevación se encuentran entre los accesorios de hormigón prefabricado más examinados porque una falla durante el desmontaje o el montaje es inmediatamente catastrófica. El límite de carga de trabajo (WLL) de cualquier anclaje de elevación debe tener en cuenta el factor de impacto dinámico durante la recogida con grúa, normalmente un factor de seguridad mínimo de 4:1 aplicado a los modos de rotura del hormigón y de rotura por tracción del acero. Para un panel de pared prefabricado de 20 toneladas, eso significa que el sistema de anclaje debe diseñarse para una carga de prueba mínima de 80 toneladas, no solo el peso estático del panel. El ángulo de aparejo también reduce la capacidad: un ángulo de eslinga de 60 grados desde la vertical reduce la carga permitida por pata a aproximadamente el 87 % de la capacidad vertical nominal, mientras que un ángulo de 30 grados la reduce al 50 %.
Placas empotradas: filosofía de conexión en marcos prefabricados
Las conexiones estructurales entre elementos prefabricados de hormigón dependen casi exclusivamente de placas empotradas soldadas a anclajes de barras de refuerzo o montantes Nelson. El diseño de estas placas sigue las pautas AISC y PCI, con especial atención a la acción de palanca en conexiones de tensión y fricción de corte en los planos de interfaz. Una conexión de placa soldada correctamente diseñada en una estructura de estacionamiento prefabricada puede transferir 150 kips de corte a través de una unión viga-columna. con una placa tan pequeña como 8×8 pulgadas, siempre que la pila de cuñas, la cavidad de lechada y la soldadura en campo se ejecuten según las especificaciones. Galvanizar estas placas según ASTM A123 (mínimo 3,9 oz/pie²) agrega una vida útil mensurable contra la corrosión en ambientes expuestos o marinos.
Cojines de rodamiento: tolerancias y rendimiento a largo plazo
Cada viga prefabricada, doble T y tabla de núcleo hueco descansa sobre una plataforma de soporte que simultáneamente transfiere la carga vertical y se adapta a los movimientos térmicos y de contracción que ocurren durante la vida útil de la estructura. Las almohadillas de neopreno con una dureza de 50 a 60 son la opción más común, con dimensiones estándar de 4×6 pulgadas a 8×12 pulgadas y espesores de 3/8 a 3/4 de pulgada. Las tablas del Manual de diseño PCI muestran que una almohadilla de neopreno de 6×9 pulgadas y 1/2 pulgada puede acomodar hasta 0,5 pulgadas de movimiento horizontal manteniendo una rigidez compresiva adecuada. Las almohadillas de HDPE se especifican cada vez más para aplicaciones de puentes donde se necesita baja fricción para permitir la expansión térmica sin que se acumulen fuerzas de restricción en la superestructura.
Conexiones estructurales en estructuras prefabricadas de hormigón
El sistema de conexión es donde las estructuras prefabricadas de hormigón funcionan o fallan. A diferencia de los marcos de acero, donde las conexiones se realizan con pernos y soldaduras al aire libre, las conexiones de hormigón prefabricado a menudo implican espacios confinados, bolsas de lechada y herrajes integrados que no se pueden inspeccionar después de la lechada. Por lo tanto, conseguir la conexión correcta a la primera no es negociable.
Tres grandes filosofías gobiernan el diseño de conexiones prefabricadas:
- Sistemas de gravedad simplemente apoyados — las vigas descansan sobre ménsulas o ángulos de larguero, transfiriendo únicamente la carga vertical. Sencillo, rápido de montar y tolerante al asentamiento diferencial. Se utiliza en la gran mayoría de edificios industriales de un solo piso y estructuras de estacionamiento.
- Marcos resistentes a momentos — las conexiones columna a columna y viga a columna se hacen resistentes a momentos mediante postensado, acopladores de barras de refuerzo inyectadas o conjuntos de placas soldadas. Logra un control de deriva lateral comparable al de los marcos moldeados in situ para resistencia sísmica y al viento.
- Sistemas híbridos — cargas gravitacionales soportadas por un soporte simple, cargas laterales manejadas por un muro de corte separado o un núcleo de marco de momento. El enfoque más común para edificios prefabricados residenciales y de uso mixto de mediana altura de 5 a 15 pisos.
La calidad de las juntas de relleno depende en gran medida de la selección y colocación de los accesorios prefabricados de hormigón. Un acoplador de manga con lechada, que se utiliza para empalmar dos tramos de barras de refuerzo a través de una junta, debe estar alineado dentro de ±1/8 de pulgada para que la barra entre limpiamente durante el montaje. Cualquier desalineación descubierta en el sitio generalmente requiere una reparación costosa que involucra anclajes mecánicos o inyección de epoxi, los cuales reducen la ductilidad de la conexión en comparación con la intención del diseño original.
±1/8" Tolerancia máxima de desalineación del acoplador
4:1 Factor mínimo de seguridad del anclaje de elevación
28 dias Curado en sitio versus prefabricado de 18 a 24 horas
8.000 psi Resistencia a la compresión típica de HPC prefabricado
Ventajas del cronograma: cómo las estructuras prefabricadas de hormigón comprimen los cronogramas del proyecto
El argumento más convincente a favor de las estructuras prefabricadas de hormigón en proyectos comerciales y de infraestructura es la compresión del cronograma. La fabricación de los elementos se realiza en paralelo con la preparación del terreno: mientras se excavan y vierten los cimientos, la planta prefabricada produce al mismo tiempo el marco estructural. Esta superposición normalmente ahorra De 4 a 8 semanas en un proyecto de tamaño mediano en comparación con un programa secuencial de yeso en el lugar.
Semanas 1 a 4: Aprobación del diseño y del plano de taller
El ingeniero de registro y el ingeniero de prefabricados colaboran en los detalles de conexión, las ubicaciones de inserción y los cronogramas de accesorios de concreto prefabricado. Cada accesorio se dibuja, dimensiona y especifica en los planos de taller antes de ensamblar un solo formulario.
Semanas 5 a 12: producción vegetal
Tiradas de producción completas. Una planta de prefabricados de tamaño mediano que produce de 500 a 800 yardas cúbicas por semana puede producir el marco estructural para un almacén de 200,000 pies cuadrados en 6 a 8 semanas. Los elementos tienen números de serie y secuenciación para su entrega.
Semanas 8 a 14: cimientos del sitio (paralelo)
Mientras se ejecuta la producción de la planta, el personal del sitio vierte zapatas, vigas de nivelación y pilares de columnas. Las plantillas de pernos de anclaje derivadas de los dibujos de taller de prefabricados garantizan que las placas base de las columnas y las conexiones de espiga se alineen cuando lleguen los elementos.
Semanas 13 a 18: erección
Un equipo de montaje bien organizado con una grúa sobre orugas de 150 toneladas puede colocar de 20 a 40 elementos principales por día. Una estructura de estacionamiento de cinco pisos con 1200 espacios se puede completar estructuralmente en 10 a 14 días hábiles. del tiempo de la grúa: una velocidad imposible de alcanzar con métodos de fundición in situ.
Semanas 18 a 22: lechada, soldadura y acabado
Los equipos de campo completan conexiones de lechada, soldaduras de campo en placas empotradas, selladores de juntas y cualquier acabado arquitectónico. La estructura queda completamente cerrada y resistente a la intemperie mucho antes que una construcción equivalente moldeada in situ.
Estructuras prefabricadas de hormigón frente a estructuras moldeadas in situ: una comparación directa
La elección entre hormigón prefabricado y moldeado in situ nunca es sencilla, pero la siguiente comparación cubre las dimensiones más importantes para los propietarios, contratistas e ingenieros estructurales que toman esa decisión.
| Dimensión | Hormigón prefabricado | Concreto moldeado in situ |
|---|---|---|
| Fuerza compresiva | 5000 a 12 000 psi típicos | 3000 a 5000 psi típico |
| Dimensiónal Tolerance | ±1/8 a ±1/4 pulgada | ±1/4 a ±3/4 pulgada |
| Horario (marco estructural, almacén de 200.000 pies cuadrados) | 10 a 14 días de erección | 8 a 14 semanas de formación/vertido |
| Dependencia del clima | Bajo: curado realizado en planta | Alto: el clima frío y cálido requiere protección |
| Flexibilidad de diseño | Geometría repetitiva óptima; formas personalizadas posibles a un precio premium | Alta flexibilidad para geometrías complejas, curvas o irregulares |
| Mano de obra del sitio | Bajo: principalmente equipos de grúas y conexiones | Alto: conformado, colocación, acabado, decapado. |
| Control de calidad | Certificación de planta PCI, pruebas de control de calidad diarias | Depende de las condiciones del campo y de la presencia del inspector. |
Hormigón prefabricado pretensado: cómo funcionan el pretensado y el postensado
La combinación de pretensado y prefabricados de hormigón es una de las herramientas más poderosas en ingeniería estructural. Al precomprimir el concreto antes de aplicar las cargas de servicio, los ingenieros pueden eliminar efectivamente el agrietamiento por tracción (el principal modo de deterioro del concreto) y lograr tramos que serían estructuralmente imposibles o económicamente poco prácticos con secciones reforzadas convencionalmente.
Pretensado: el enfoque estándar de prefabricados
En el hormigón prefabricado pretensado, se estiran cordones de acero de alta resistencia entre los estribos en los extremos del lecho de fundición antes de colocar el hormigón. Los hilos, típicamente Grado 270 de baja relajación, de 0,5 o 0,6 pulgadas de diámetro, están conectados a aproximadamente el 70 % de la resistencia máxima a la tracción, o aproximadamente 189 000 psi . Luego se coloca hormigón alrededor de los hilos tensados. Cuando el hormigón alcanza la resistencia adecuada, los cordones se liberan y la precompresión se transfiere al elemento mediante unión. Este es el método utilizado para fabricar tablones alveolares, tes dobles, vigas de puentes y paneles de pared pretensados en prácticamente todas las plantas de prefabricados del mundo.
Postensado en Elementos Prefabricados

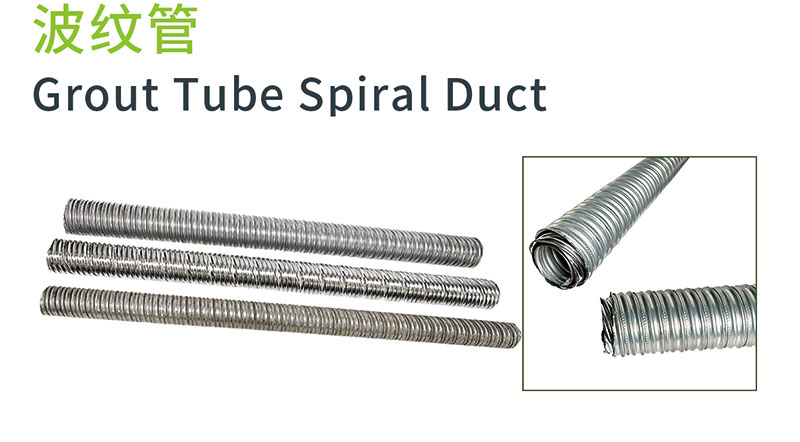

Los accesorios de postensado (ductos, anclajes, acopladores y placas de trompeta) representan una categoría especializada de accesorios de hormigón prefabricado que se utilizan cuando se debe aplicar pretensado después de que se haya erigido el elemento o cuando se deben unir elementos de múltiples segmentos prefabricados en una unidad estructural continua. La construcción de puentes segmentarios, por ejemplo, utiliza segmentos prefabricados típicamente de 8 a 12 pies de largo que se ensamblan y luego se postensan en vigas continuas de 200 a 400 pies. Cada tendón de postensado puede soportar de 300 a 1500 kips de fuerza de pretensado. dependiendo del número de hebras y la geometría.
Pérdidas de pretensado a largo plazo
Los ingenieros deben tener en cuenta las pérdidas de pretensado al dimensionar los torones y especificar la carga de elevación inicial. Las principales fuentes de pérdidas durante la vida útil de un elemento pretensado son:
- acortamiento elástico — pérdida inmediata al soltar el cordón, típicamente del 6 al 8% del pretensado inicial para elementos pretensados
- arrastrarse — deformación dependiente del tiempo bajo carga sostenida, que representa del 5 al 12 % del pretensado efectivo durante una vida útil de 50 años
- Contracción — reducción volumétrica a medida que el concreto se seca, lo que contribuye entre un 4 y un 8 % de pérdida adicional
- Relajación de acero — pérdida gradual de la tensión del cordón a deformación constante, aproximadamente el 2% para cordón de baja relajación durante 50 años
Las pérdidas totales a largo plazo suelen oscilar entre el 15 y el 25 % de la fuerza de elevación inicial. Esto significa que un torón elevado a 33 000 libras debe diseñarse para soportar un pretensado efectivo de 25 000 a 28 000 libras durante toda la vida útil del diseño, y el diseño de la sección debe tener en cuenta la precompresión reducida al calcular los momentos de fisuración y las deflexiones.
Diseño sísmico de estructuras prefabricadas de hormigón.
El comportamiento de las estructuras prefabricadas de hormigón bajo cargas sísmicas se ha estudiado intensamente desde que el terremoto de San Fernando de 1971 y el terremoto de Northridge de 1994 revelaron debilidades en las primeras estructuras de estacionamiento prefabricadas. La comunidad de ingenieros respondió con importantes avances en el diseño de conexiones, detalles de diafragmas y programas de pruebas sísmicas, en particular el programa de investigación PRESSS (PREcast Seismic Structural Systems) que se desarrolló entre 1991 y 2001.
El programa PRESSS demostró que los sistemas prefabricados adecuadamente detallados pueden igualar o superar la ductilidad de los marcos de hormigón moldeados in situ. El sistema de muro articulado desarrollado en PRESSS utilizó postensado no adherido mediante paneles de muro de corte prefabricados para proporcionar comportamiento egocéntrico — el edificio se balancea en la interfaz entre la pared y los cimientos bajo la carga sísmica, pero vuelve a aplomarse cuando el terremoto cesa, con una deriva residual mínima. Se probó una estructura prefabricada completa de cinco pisos al 60 % de la escala total en el Laboratorio Estructural de UC San Diego y demostró derivas residuales de menos del 0,1 % después de las pruebas en movimientos sísmicos a nivel de diseño.
Las disposiciones actuales de ASCE 7 y ACI 318 permiten estructuras de concreto prefabricado en la Categoría de Diseño Sísmico D (alta sísmica) siempre que las conexiones y los diafragmas se detallan para cumplir con el marco de momento especial prefabricado dúctil o los sistemas de muro de corte especial prefabricado. Los requisitos clave incluyen:
- Las conexiones de manguito inyectadas deben demostrar un límite elástico del 125% de la barra en pruebas de tracción antes de su uso en la construcción.
- Las conexiones de diafragma prefabricadas deben diseñarse utilizando el método de diseño sísmico de diafragma (DSDM) con factores de amplificación de fuerza de 1,0 a 1,5 dependiendo de la clasificación del diafragma.
- Las conexiones de cuerdas y colectores a lo largo de los bordes del diafragma conllevan fuerzas de diafragma amplificadas que frecuentemente gobiernan el tamaño de los accesorios de hormigón prefabricado en las juntas de panel a panel.
- Todos los accesorios de hormigón prefabricado en el sistema resistente a fuerzas sísmicas deben diseñarse para las resistencias esperadas del material y el factor de sobreresistencia omega cero especificado en ASCE 7 Tabla 12.2-1.
Errores comunes en la especificación de accesorios de hormigón prefabricado y cómo evitarlos
Los ingenieros y contratistas experimentados en prefabricados identifican constantemente las mismas categorías de errores en los proyectos que resultan en problemas de campo, costos de remediación o retrasos en el cronograma. La mayoría de ellos se remontan a las especificaciones de accesorios y a decisiones de coordinación tomadas durante el diseño, mucho antes de que se vierta el concreto.
01
Especificación de accesorios sin comprobar el recubrimiento de hormigón
Un error común es especificar un anclaje de elevación que, a su profundidad de empotramiento requerida, entra en conflicto con la jaula de refuerzo o el conducto de postensado. Se debe mantener un recubrimiento mínimo de hormigón sobre cualquier accesorio de hormigón prefabricado. al mínimo especificado: normalmente 1 pulgada para superficies formadas en exposición interior y hasta 2 pulgadas en ambientes marinos o corrosivos. Verifique las dimensiones de los accesorios con el diseño de las barras de refuerzo en 3D BIM antes de emitir dibujos de taller para su aprobación.
02
Usar hardware incompatible de diferentes proveedores
Los sistemas de elevación (ancla y embrague de elevación) están diseñados como pares combinados. El uso de un embrague del Proveedor A con un anclaje del Proveedor B anula la capacidad de carga de ambos componentes. Cada especificación de accesorios de hormigón prefabricado debe exigir que los sistemas de elevación sean conjuntos combinados de un solo fabricante. , con documentación de pruebas de carga suministrada para el registro del proyecto.
03
Omitir la protección contra la corrosión en las especificaciones del proyecto.
Las placas empotradas y las placas soldadas especificadas como acero simple A36 se corroerán rápidamente en cualquier aplicación expuesta o exterior. La galvanización en caliente según ASTM A123 agrega de 30 a 50 años de vida útil contra la corrosión. en exposición típica al aire libre. En zonas de salpicaduras marinas, especifique herrajes de acero inoxidable tipo 316 o recubiertos de epoxi con un proceso de garantía de calidad documentado para la continuidad del recubrimiento.
04
No coordinar las fundas de servicios públicos con los elementos estructurales
Los conductos eléctricos, camisas de plomería y penetraciones mecánicas integradas como accesorios de concreto prefabricado deben coordinarse con el ingeniero estructural antes de la aprobación del plano de taller. Se debe analizar una abertura de 6 pulgadas a través del alma de una T doble pretensada para determinar la reducción de corte; una penetración descoordinada descubierta después de que se moldean los elementos generalmente requiere costosas correas de refuerzo externas o reemplazo de elementos.
05
Saltarse una prueba de erección en seco
En estructuras prefabricadas complejas, particularmente aquellas con conexiones de momento que requieren placas de empotramiento soldadas en campo, una revisión en seco del diseño de accesorios con respecto al modelo estructural detecta conflictos de alineación antes de que comience el montaje. Descubrir una desalineación de 1 pulgada entre dos placas de soldadura en el suelo cuesta minutos; descubrirlo a 50 pies en el aire cuesta días y un gasto significativo de reelaboración.
06
No tener en cuenta la resistencia al desmontaje al seleccionar anclajes
Los anclajes de elevación deben evaluarse con respecto a la resistencia del concreto en el momento del desmontaje, no con la resistencia de diseño de 28 días. Si se quita un elemento a las 16 horas, la resistencia del concreto puede ser de solo 2500 a 3000 psi. Las tablas de capacidad de anclaje deben ingresarse con la resistencia al decapado real y la capacidad de desprendimiento del concreto se debe reducir en consecuencia. Muchas fallas de los anclajes de elevación ocurren precisamente porque la capacidad especificada del anclaje se calculó en 5000 psi mientras que el elemento se desmontó a las 18 horas con concreto a solo 2200 psi.
Sostenibilidad en estructuras prefabricadas de hormigón
El perfil de sostenibilidad de las estructuras prefabricadas de hormigón ha mejorado sustancialmente en las últimas dos décadas, impulsado tanto por la presión regulatoria como por la innovación genuina en materiales y métodos de producción.
Materiales cementosos suplementarios (SCM)
Las cenizas volantes, el cemento de escoria y el humo de sílice, denominados colectivamente materiales cementosos suplementarios, pueden reemplazar del 20 al 50 % del cemento portland en mezclas de concreto prefabricado sin comprometer la resistencia o la durabilidad. Dado que la producción de cemento representa aproximadamente el 8% de las emisiones globales de CO₂, Una mezcla prefabricada con un 35% de reemplazo de escoria reduce el carbono incorporado del concreto en aproximadamente un 25 a un 30%. en comparación con una línea base 100% cemento portland, al mismo tiempo que mejora la durabilidad a largo plazo a través de una permeabilidad reducida.
Reducción de residuos de materiales
La producción en fábrica de elementos prefabricados genera tasas de desperdicio de concreto de menos del 2% del volumen total del lote, en comparación con el 8 al 12% de desperdicio en proyectos típicos de vertido en el sitio donde los pedidos excesivos y los derrames son comunes. La reutilización de encofrados de acero (un único encofrado prefabricado puede producir de 300 a 1000 elementos idénticos a lo largo de su vida útil) elimina el desperdicio de madera asociado con los sistemas de encofrado moldeados in situ.
Masa térmica y rendimiento energético
Los paneles de pared de hormigón prefabricado, en particular los paneles sándwich aislados, proporcionan una masa térmica sustancial que suaviza los cambios de temperatura diurnos en los interiores de los edificios. Un panel sándwich prefabricado aislado de 6 pulgadas con un núcleo continuo de EPS de 2 pulgadas logra aproximadamente R-13 en el centro del panel — competitivo con un conjunto de pared con vigas de acero, y al mismo tiempo proporciona las funciones estructurales y de resistencia al fuego que una pared con vigas de acero no puede igualar sin sistemas adicionales.
Consideraciones sobre el final de su vida útil
Los elementos prefabricados de hormigón se pueden deconstruir en lugar de demoler cuando las estructuras finalmente se desmantelan, porque las conexiones discretas atornilladas y soldadas utilizadas en los marcos prefabricados (incluidos todos los accesorios de hormigón prefabricado que forman esas conexiones) se pueden desatornillar o cortar con soplete. Los elementos prefabricados recuperados se han reutilizado en estructuras secundarias como muros de contención, barreras acústicas e instalaciones de construcción temporales. Cuando la trituración es inevitable, el agregado de concreto reciclado proveniente de la demolición de elementos prefabricados está limpio, tiene una nivelación constante y es adecuado para base de carreteras, agregado de drenaje y relleno estructural.
Garantía de calidad de estructuras y accesorios prefabricados de hormigón
El entorno de control de calidad en una planta de prefabricados con certificación PCI es sustancialmente más riguroso que el que se puede lograr en la mayoría de las obras. Comprender lo que sucede durante el control de calidad de la planta ayuda a los propietarios, ingenieros y contratistas a establecer expectativas adecuadas sobre lo que la planta puede y no puede garantizar, y dónde el control de calidad de campo debe tomar el relevo.
Control de calidad en planta: lo que se verifica en cada etapa
- Materiales entrantes — El cemento, los agregados, los aditivos y los accesorios de hormigón prefabricado requieren inspección de entrada y revisión de la certificación del molino. Los anclajes de elevación de cada lote generalmente se prueban al 150% de la carga de trabajo nominal antes de su aceptación.
- Configuración del formulario — Verificación dimensional de la geometría del encofrado y colocación de accesorios antes de dosificar el hormigón. Las desviaciones mayores que los valores de la tabla de tolerancia PCI para ese tipo de elemento requieren corrección antes de continuar con el vertido.
- Hormigón fresco — Se prueban el asentamiento, el contenido de aire, el peso unitario y la temperatura en el punto de descarga de cada lote de concreto. Se moldean muestras de cilindros para pruebas de resistencia a la compresión de 1 día, 7 días y 28 días.
- Elementos terminados — Todos los accesorios prefabricados de hormigón se ubican y miden después del decapado. Los defectos del acabado de la superficie se documentan, se reparan según un procedimiento de reparación aprobado y se vuelven a inspeccionar antes de que el elemento se entregue al patio.
Inspección por terceros durante el montaje
La inspección de campo de la construcción de elementos prefabricados se centra en cuatro elementos principales: preparación del asiento del cojinete y colocación de la almohadilla del cojinete, aplicación de lechada y lechada sin contracción en las cavidades de conexión, soldaduras de campo en las conexiones de las placas empotradas e instalación de sellador de juntas. La inspección de soldaduras en campo requiere un CWI (inspector de soldadura certificado) e inspección visual más pruebas ultrasónicas para soldaduras de penetración total. en las conexiones estructurales primarias. La ubicación de los cojinetes de rodamiento con frecuencia no se inspecciona ni se especifica lo suficiente en proyectos de ofertas bajas; una almohadilla de soporte desalineada o faltante puede causar aplastamiento local del borde de concreto a los pocos días de la aplicación de la carga.
