GUÍA DE HORMIGÓN PREFABRICADO
Las losas prefabricadas de hormigón con núcleo hueco son paneles de techo y piso moldeados en fábrica con huecos longitudinales continuos que recorren su profundidad, lo que generalmente reduce el peso del panel en 30 a 50 por ciento en comparación con losas sólidas del mismo espesor manteniendo una resistencia a la flexión comparable. Estos paneles se pretensan con cordones de acero de alta resistencia durante la fabricación, se curan en condiciones controladas y se envían listos para instalar, lo que permite que las estructuras alcancen tramos claros de 6 a 18 metros sin soportes intermedios. Para los constructores que evalúan sistemas de pisos para almacenes, estructuras de estacionamiento, torres residenciales o edificios comerciales, las losas alveolares huecas ofrecen una combinación de velocidad, eficiencia estructural y control de costos que el concreto colado en el lugar rara vez iguala.
¿Qué diferencia a las losas alveolares huecas de los paneles prefabricados sólidos?
La característica definitoria de una losa alveolar hueca es la serie de huecos circulares, ovalados o en forma de lágrima que se extienden a lo largo de todo el panel. Estos núcleos se forman durante la extrusión o el moldeado deslizante utilizando formadores de núcleo hueco que se retiran a medida que el hormigón fragua, dejando canales continuos. Un panel de núcleo hueco estándar de 200 mm de espesor podría contener de cinco a siete núcleos, cada uno de aproximadamente 150 mm de diámetro, eliminando un volumen significativo de concreto que de otro modo agregaría peso muerto sin contribuir significativamente a la capacidad de flexión.
Debido a que los núcleos están ubicados en la región del eje neutro del panel donde el concreto contribuye menos a la resistencia a la flexión, la eliminación de este material tiene un impacto mínimo en el desempeño estructural. Los cordones de pretensado, generalmente cordones de siete alambres de 9,5 mm a 15,2 mm de diámetro, se colocan en las alas inferiores, donde las fuerzas de tensión son mayores durante la carga de servicio. Esta combinación de sección transversal hueca y acero pretensado estratégicamente colocado es lo que permite que las losas alveolares huecas abarquen largas distancias utilizando menos material que una losa sólida equivalente.
| Espesor de losa | Peso de núcleo hueco | Peso de losa sólida | Reducción de peso |
|---|---|---|---|
| 150mm | 220kg/m² | 360 kilos/m² | 39 por ciento |
| 200 mm | 280kg/m² | 480 kilos/m² | 42 por ciento |
| 300 mm | 380 kilos/m² | 720 kilos/m² | 47 por ciento |
| 400 mm | 490 kilos/m² | 960 kilos/m² | 49 por ciento |
Proceso de fabricación desde la plataforma de fundición hasta el panel terminado
Las losas alveolares huecas se producen en lechos de fundición largos, a menudo de 100 a 150 metros de longitud, utilizando métodos de extrusión por fundición en seco o de conformado deslizante por fundición en húmedo. En la extrusión, una máquina se mueve a lo largo del lecho depositando hormigón de muy bajo asentamiento alrededor de los tubos formadores del núcleo mientras lo compacta mediante vibración y acción de barrena. El conformado deslizante utiliza una mezcla ligeramente más húmeda y núcleos inflables o rígidos que se extraen a medida que avanza la máquina. Ambos métodos producen paneles continuos que luego se cortan a las longitudes requeridas usando sierras de diamante una vez que el concreto alcanza la resistencia suficiente.
Secuencia de Pretensado y Tensado
Antes de colocar el hormigón, los cordones de pretensado se roscan a lo largo de toda la longitud del lecho de fundición y se tensan utilizando gatos hidráulicos a fuerzas que generalmente oscilan entre 100 y 200 kilonewtons por cordón, dependiendo del tamaño del cordón y los requisitos de diseño. Los cordones permanecen bajo tensión mientras se vierte y cura el hormigón. Una vez que el concreto alcanza una fuerza de liberación de aproximadamente 28 a 35MPa , generalmente dentro de 12 a 18 horas cuando se utiliza el curado con vapor, las hebras se cortan o liberan. Esto transfiere la fuerza de tensión al concreto, creando una tensión de compresión interna que contrarresta las tensiones de tracción generadas por las cargas de servicio.
Operaciones de curado y corte
Las cámaras de curado con vapor o las cubiertas calentadas aceleran la ganancia de resistencia, por lo que las camas de fundición se pueden reutilizar en un ciclo diario. Después de soltar el hilo, los paneles se cortan a longitudes y anchos específicos, y en esta etapa se agregan muescas, orificios y chaflanes, ya sea mediante corte con sierra o insertando bloqueos antes del colado. Los controles de calidad en este punto incluyen la medición de la curvatura, la inspección del acabado de la superficie y la verificación de las dimensiones con respecto a los dibujos del proyecto antes de que los paneles se trasladen al patio de almacenamiento para su carga.
Datos de referencia de luz y capacidad de carga
La capacidad de luz es el factor de selección más importante para las losas alveolares huecas y depende de la profundidad de la losa, el patrón de los cordones, la resistencia del concreto y la carga aplicada. Las siguientes figuras representan capacidades comúnmente publicadas para secciones de núcleo hueco estándar utilizadas en aplicaciones de piso con cargas superpuestas en el rango típico para oficinas y ocupación residencial.
| Profundidad de losa | Número de hilos | Envergadura máxima | Uso típico |
|---|---|---|---|
| 150mm | 4 hebras | 6,5 metros | Pisos residenciales |
| 200 mm | 6 hebras | 8,8 metros | Pisos de oficinas |
| 250 mm | 8 hebras | 11,2 metros | Plataformas comerciales y de estacionamiento |
| 320 mm | 10 hebras | 14,6 metros | Techos de almacén de luces largas |
| 400 mm | 12 hebras | 18,0 metros | Estructuras industriales |
Estas cifras deben tratarse como puntos de referencia iniciales, ya que las clasificaciones de luz reales dependen de la geometría de la sección específica del fabricante, la resistencia a la compresión del concreto utilizada (comúnmente de 40 a 50 MPa para la producción de núcleo hueco) y los límites de deflexión requeridos para la aplicación. Muchos fabricantes publican tablas detalladas de carga-envergadura que tienen en cuenta las combinaciones de carga muerta superpuesta y carga viva por separado, y los diseñadores estructurales generalmente verifican la deflexión en condiciones de servicio además de verificar la capacidad de momento último.
Secuencia de instalación en el sitio
Los paneles de núcleo hueco llegan al sitio ya curados y listos para su colocación, lo cual es una de las principales razones por las que los proyectos eligen este sistema en lugar de las alternativas moldeadas in situ. Un equipo de montaje típico puede colocar entre 300 y 500 metros cuadrados de piso por día dependiendo de la capacidad de la grúa, el tamaño del panel y las condiciones de acceso al sitio.
- Verifique que las superficies de apoyo estén niveladas y en la elevación correcta, calzando según sea necesario para mantener un soporte consistente del panel.
- Levante los paneles utilizando bucles de elevación o dispositivos de elevación de hilos moldeados en los extremos del panel, manteniendo los ángulos de montaje adecuados.
- Coloque los paneles sobre tiras de soporte, generalmente de neopreno o almohadillas elastoméricas similares, con una longitud de soporte constante en cada extremo.
- Alinee los bordes de los paneles y ajuste el espacio antes de aplicar lechada a los chaveteros longitudinales entre paneles adyacentes.
- Coloque refuerzo en los chaveteros donde sea necesario y vierta lechada para unir los paneles adyacentes en un diafragma continuo.
- Instale una capa superior estructural si se especifica, generalmente de 50 a 75 mm de hormigón armado para nivelar la superficie y mejorar la acción del diafragma.
- Conexiones completas en vigas perimetrales y muros de corte según planos estructurales del proyecto.
La longitud del rodamiento es un detalle crítico que a menudo se subestima. La mayoría de los códigos requieren una longitud mínima de rodamiento de 75mm para losas alveolares huecas sobre soportes de acero u hormigón, aunque muchos diseñadores especifican 100 mm o más para mayor margen de seguridad y tolerancia. Un soporte insuficiente puede provocar grietas o desconchones localizados en los extremos del panel, particularmente cuando los paneles experimentan un crecimiento de comba o movimiento térmico después de la instalación.

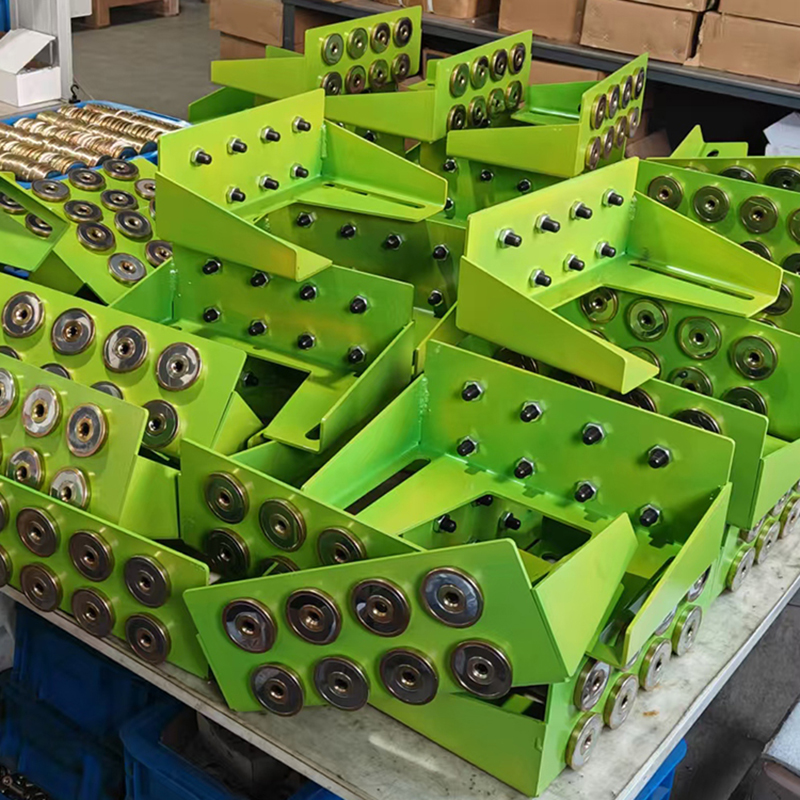

Accesorios de hormigón prefabricado Utilizado con sistemas de núcleo hueco
Un sistema de piso alveolar rara vez se compone solo de losas y lechada. Una instalación completa depende de una gama de accesorios de hormigón prefabricado que se encargan de las conexiones, la impermeabilización, el soporte y los detalles de acabado. La selección de los accesorios adecuados tiene un impacto directo tanto en la velocidad de instalación como en el rendimiento a largo plazo del conjunto de piso o techo.
Cojinetes y tiras de soporte
Los soportes de soporte se ubican entre la parte inferior de la losa alveolar y la viga, pared o repisa de soporte. Estas tiras elastoméricas, comúnmente hechas de neopreno, distribuyen la carga de reacción de manera uniforme y se adaptan a pequeñas rotaciones y movimientos sin transferir cargas puntuales al concreto. Los espesores estándar varían de 3 mm a 10 mm, con índices de dureza seleccionados en función de la tensión de soporte esperada.
Hardware de elevación y montaje
Durante la producción, se moldean bucles de elevación, elevadores de cordones y anclajes de elevación empotrados en los paneles para permitir un manejo seguro de la grúa. Después de la instalación, las cavidades de anclaje empotradas generalmente se llenan con lechada que no se contrae para mantener una superficie nivelada. Los encofrados de borde y tapas de extremo también se utilizan durante la producción para cerrar los núcleos huecos en los extremos del panel, evitando la intrusión de concreto o lechada en los huecos durante la colocación de la capa superior.
Rellenos para juntas y materiales de lechada
La lechada para chaveteros, generalmente una mezcla cementosa o modificada con polímeros que no se contrae, rellena las juntas longitudinales entre los paneles y es esencial para la distribución de la carga entre las unidades adyacentes. Se utilizan varillas de respaldo y selladores en las juntas perimetrales y en las juntas de expansión para mantener la impermeabilización y al mismo tiempo permitir el movimiento térmico. Para aplicaciones en techos, se integran accesorios adicionales para tapajuntas y componentes de drenaje en los bordes y penetraciones de los paneles.
| Accesorio | Función | Material típico |
|---|---|---|
| Cojinetes | Distribuir cargas de reacción en los apoyos. | Elastómero de neopreno |
| Tapas finales | Sellar los núcleos huecos en los extremos del panel. | Hormigón plástico o prefabricado |
| Lechada de chavetero | Unir paneles adyacentes para transferir carga | Mezcla cementosa sin contracción |
| Anclajes de elevación | Habilite el manejo de la grúa durante el montaje. | Acero de alta resistencia |
| Sellador de juntas | Juntas perimetrales y de dilatación resistentes a la intemperie. | Poliuretano o silicona |
Consideraciones de costos y economía del proyecto
Las losas alveolares huecas generalmente ofrecen un costo de instalación más bajo que los pisos de concreto moldeados in situ para luces superiores a 6 metros, en gran parte debido a la reducción de los requisitos de encofrado, apuntalamiento y mano de obra en el sitio. El coste del material por metro cuadrado para los paneles de núcleo hueco suele ser 15 a 25 por ciento menos que una losa equivalente colada in situ cuando se tiene en cuenta el costo combinado del concreto, el encofrado, el refuerzo y el cronograma de construcción extendido que requieren los sistemas colados in situ.
El costo de transporte se convierte en un factor importante para las losas alveolares debido a su longitud y peso, y la mayoría de los proyectos limitan la distancia de transporte económica a aproximadamente 150 a 250 kilómetros desde la planta de producción antes de que los costos de transporte erosionen los ahorros de material. Los proyectos ubicados cerca de una planta de prefabricados se benefician más de este sistema, mientras que los sitios remotos pueden necesitar comparar el núcleo hueco con alternativas disponibles localmente, como vigas de madera o plataformas de acero con cubierta de concreto.
Impacto del cronograma
Debido a que los paneles de núcleo hueco llegan curados y listos para cargar, a menudo se puede caminar sobre los pisos a las pocas horas de su colocación, lo que permite que los oficios comiencen a trabajar en el nivel inferior casi de inmediato. Este cronograma comprimido se cita con frecuencia como el principal factor para seleccionar sistemas de núcleo hueco en lugar de sistemas moldeados in situ en edificios de varios pisos, donde cada ciclo de piso ahorrado se traduce directamente en una duración general reducida del proyecto y menores costos de financiamiento durante la construcción.
Aplicaciones comunes en todos los tipos de edificios
Las losas alveolares huecas se utilizan en una amplia gama de tipos de edificios porque el sistema se adapta bien a placas de piso repetitivas y tamaños de naves estandarizadas. La siguiente tabla resume dónde se especifica este sistema con mayor frecuencia y por qué.
| Tipo de edificio | Profundidad de losa común | Ventaja clave |
|---|---|---|
| Apartamentos residenciales | 150-200 mm | Masa acústica y rápida rotación de unidades. |
| Edificios de oficinas | 200-250 mm | Grandes espacios libres para planos de planta abiertos |
| Estructuras de estacionamiento | 250-320 mm | Durabilidad y mínimo mantenimiento. |
| Almacenes y centros logísticos | 300-400 mm | Amplias bahías para estanterías y equipos. |
| Instalaciones de almacenamiento en frío | 250-320 mm | Los núcleos se pueden utilizar para líneas de calefacción o refrigeración radiantes. |
Una aplicación a destacar es la utilización de los propios núcleos huecos como canales de servicio. En algunos proyectos, conductos eléctricos, cableado de bajo voltaje o incluso pequeñas tuberías para sistemas radiantes se pasan a través de los núcleos antes de aplicar lechada en las juntas de los extremos, convirtiendo lo que de otro modo sería espacio vacío desperdiciado en infraestructura de construcción utilizable. Este enfoque requiere una cuidadosa coordinación durante la fase de diseño, ya que los puntos de acceso centrales deben planificarse antes de fabricar los paneles.
Resistencia al fuego y rendimiento térmico
La resistencia natural al fuego del hormigón es uno de los beneficios inherentes de las losas alveolares huecas; los paneles típicos de 200 mm alcanzan clasificaciones de resistencia al fuego de 2 horas o más sin ignifugación adicional, dependiendo del recubrimiento de hormigón a los cordones de pretensado y de la norma de ensayo específica aplicada. Esto hace que los sistemas de núcleo hueco sean particularmente atractivos para separar ocupaciones en edificios de uso mixto o proporcionar compartimentación en estacionamientos debajo de espacios ocupados.
Térmicamente, los núcleos huecos proporcionan un grado de aislamiento en comparación con las losas sólidas de igual espesor, ya que el aire atrapado dentro de los huecos tiene una conductividad térmica menor que el hormigón. Sin embargo, las losas alveolares huecas por sí solas rara vez cumplen con los requisitos de aislamiento de envolventes modernas para aplicaciones de techos o paredes exteriores, por lo que generalmente se combinan con paneles aislantes rígidos, coberturas aisladas o sistemas de paneles aislados cuando se usan en la envolvente del edificio en lugar de en aplicaciones de pisos interiores.
Controles de calidad antes de aceptar los paneles entregados
Recibir inspecciones en el lugar de trabajo ayuda a detectar problemas antes de que se instalen los paneles, cuando las correcciones son mucho más fáciles y menos costosas. Los elementos clave que se deben verificar a la llegada incluyen las dimensiones generales del panel con respecto a los planos de taller, la curvatura dentro de la tolerancia permitida (comúnmente limitada a alrededor de 1 mm por metro de luz para la mayoría de las aplicaciones), la condición de la superficie libre de grietas o formación de panales importantes y la confirmación de que los puntos de elevación, los bloqueos y las placas incrustadas cumplen con los requisitos del proyecto.
Camber y Camber diferencial
La comba, la ligera curvatura hacia arriba que resulta del pretensado, es normal y esperada en paneles de núcleo hueco. Lo que más importa para la instalación es la caída diferencial entre paneles adyacentes, ya que grandes diferencias pueden crear superficies escalonadas que son difíciles de nivelar solo con el acabado. Los fabricantes normalmente intentan mantener la curvatura diferencial entre paneles adyacentes dentro de 10 a 15 mm para paneles de longitud similar e historial de carga.
Documentación y Trazabilidad
Cada panel normalmente lleva marcas de identificación que indican su fecha de producción, diseño de mezcla y posición en el edificio, que deben coincidir con los planos de montaje. Mantener esta trazabilidad simplifica la resolución de problemas si surge alguna pregunta sobre el rendimiento después de la instalación y respalda registros precisos de obra para la administración de las instalaciones.
