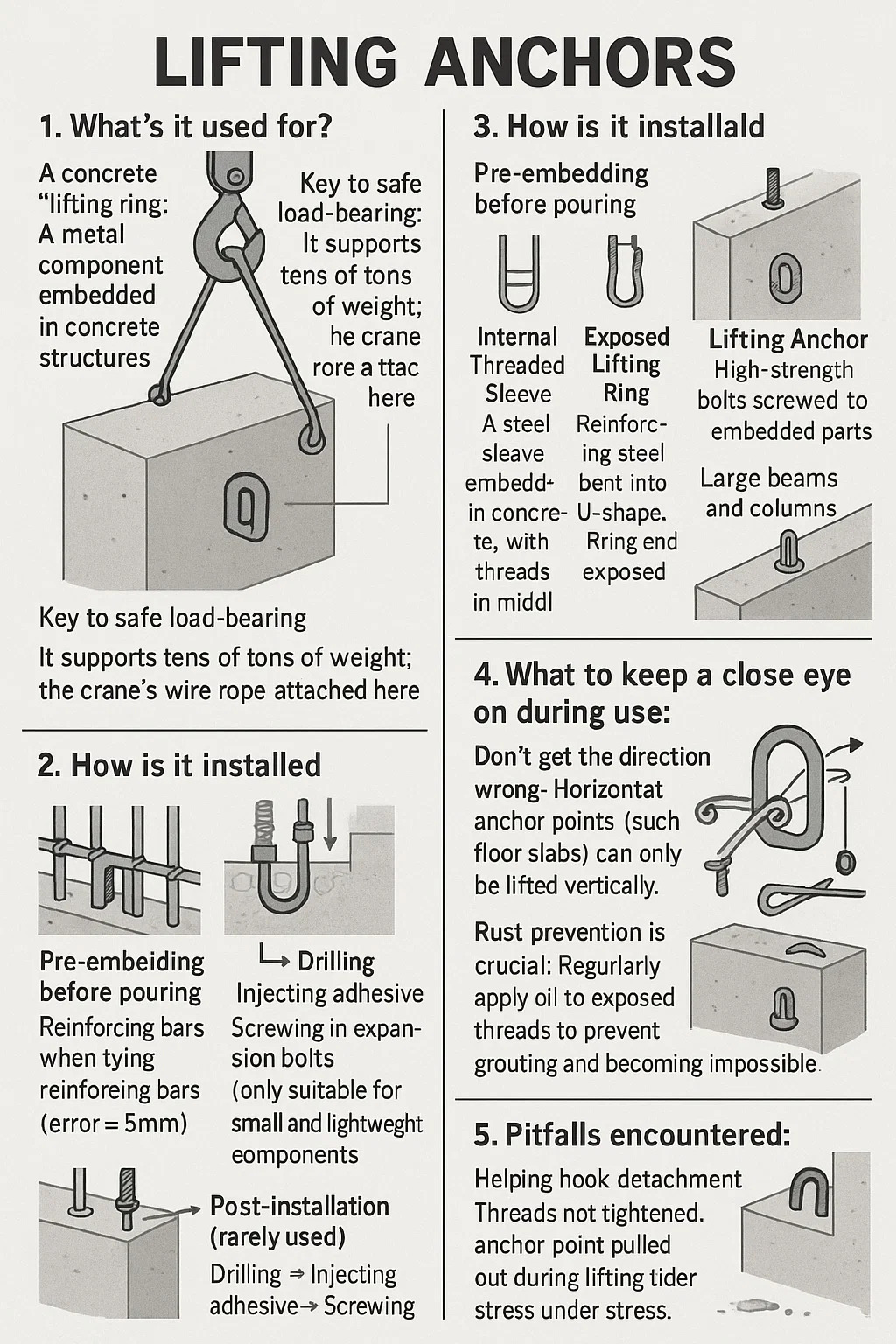

¿Qué es un ancla de elevación?

He aquí una explicación de anclajes de elevación , desglosado en términos comunes en las obras de construcción:

1. ¿Para qué se utiliza?

Un "anillo de elevación" de hormigón: un componente metálico incrustado en estructuras de hormigón (paneles de pared, escaleras, vigas). Para su elevación se atornillan directamente ganchos o pernos.
Clave para soportar cargas de forma segura: soporta decenas de toneladas de peso; Aquí se fija el cable de la grúa.

2. ¿Cómo se ven comúnmente?

Tipo | Características | Usos
Manga roscada interna | Una funda de acero incrustada en hormigón, con roscas en el medio. | Losas de piso, paneles de pared (superficie plana, sin salientes)
Anillo de elevación expuesto | Acero de refuerzo doblado en forma de U, con el extremo del anillo expuesto después del vertido del hormigón. | Elevación temporal (corte después del desencofrado)
Ancla plegable | Se puede plegar cuando sea necesario y aplanar contra la superficie cuando no esté en uso. | Paneles de pared exterior (para evitar daños durante el transporte)
Anclaje con pernos | Pernos de alta resistencia atornillados en piezas empotradas. | Vigas y columnas grandes (se pueden desmontar y volver a montar repetidamente)

3. ¿Cómo se instala?

Preincrustación antes del vertido: ① Fije la posición del punto de anclaje al atar las barras de refuerzo (error ≤ 5 mm) ② Suelde manguitos/anillos en U a las barras de refuerzo principales para evitar el desplazamiento ③ Evite los puntos de anclaje durante la vibración del hormigón para evitar la lechada
Postinstalación (rara vez usado): Perforación → Inyección de adhesivo → Atornillado de pernos de expansión (solo apto para componentes pequeños y livianos)

4. ¿A qué hay que prestar atención durante el uso?

No se equivoque en la dirección: los puntos de anclaje horizontales (como las losas del piso) solo se pueden levantar verticalmente. ¡La tracción diagonal puede agrietar el hormigón!
La prevención de la oxidación es crucial: aplique aceite con regularidad a las roscas expuestas para evitar que se oxiden y sea imposible apretarlas.
Señales de desecho: deformaciones, grietas, roscas peladas; reemplácelas inmediatamente; continuar usándolos conducirá a serios problemas.

5. Errores encontrados

Ayuda al desprendimiento del gancho: Hilos no apretados, punto de anclaje extraído durante el levantamiento.
Descantillado de esquinas de hormigón: punto de anclaje demasiado cerca del borde, lo que desgarra el borde bajo tensión.
Accidentes con ganchos: Trabajadores con ganchos expuestos; ahora los ganchos ocultos son más comunes.
